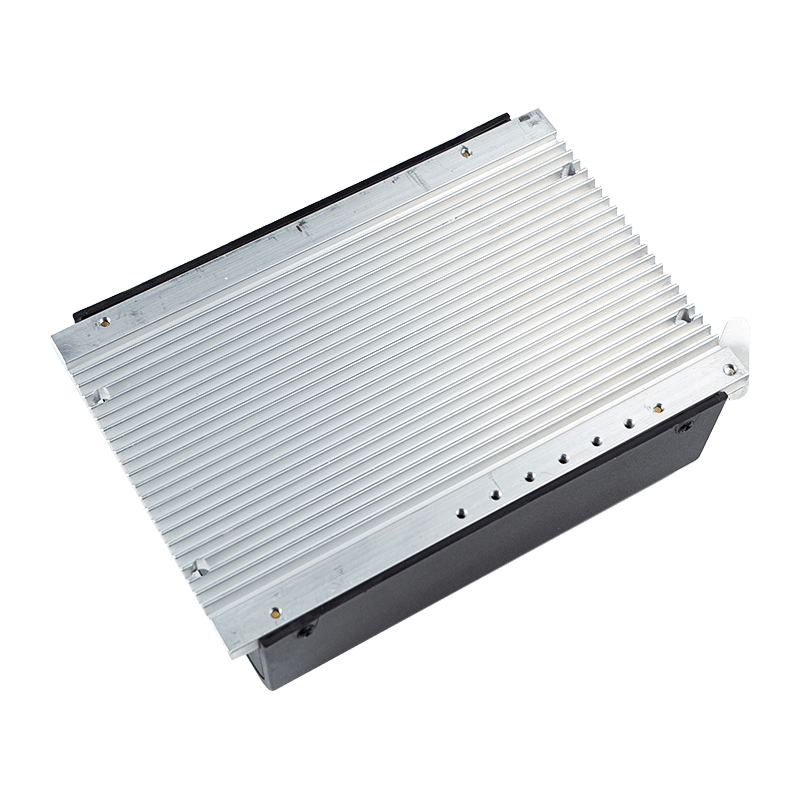

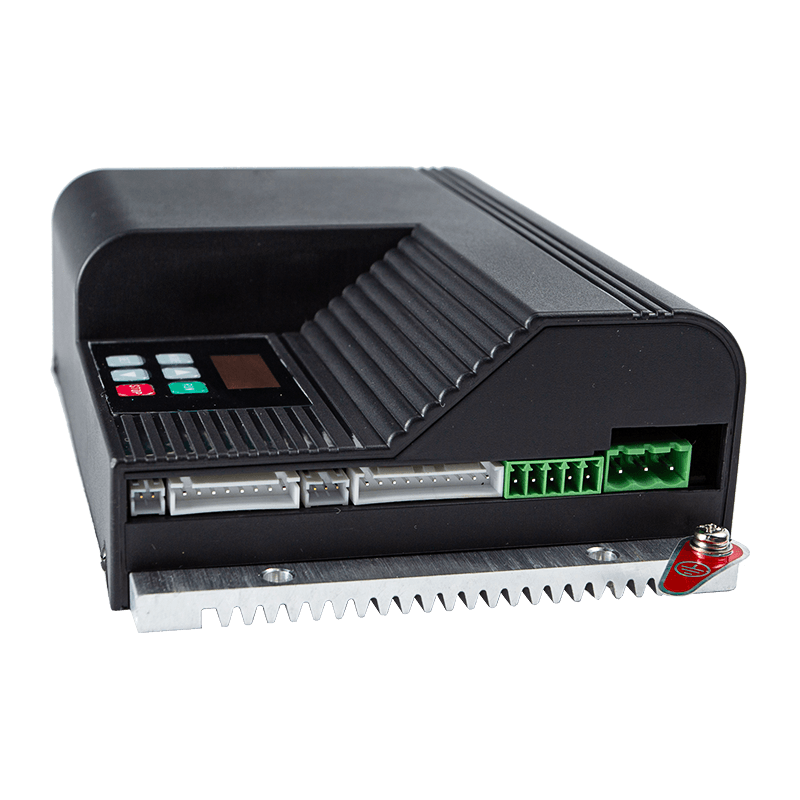

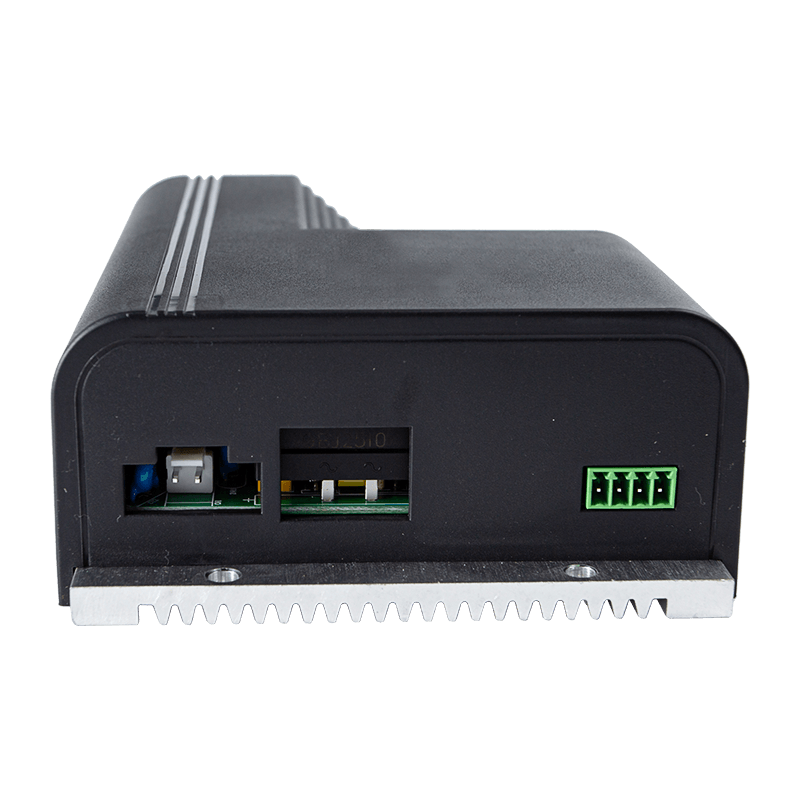

엘리베이터 도어 컨트롤러

제품 설명

장치 유형: 엘리베이터 도어 시스템의 정밀 관리를 위해 설계된 고성능 리프트 도어 서보 컨트롤러입니다.

제어 방법: 완전 폐쇄 루프 공간 벡터 PWM 제어를 활용합니다.

시스템 호환성: MT01-TB-120W 영구 자석 서보 모터와 함께 작동하도록 특별히 설계되었습니다.

전원 요구 사항: 176~264V AC(50/60Hz)의 단상 입력 전압에서 작동합니다.

주요 특징

포괄적인 모니터링: 출력 속도, 전류, 버스바 전압, 도어 위치 및 총 실행 시간을 추적하는 디지털 디스플레이가 특징입니다.

원터치 시운전: 도어 폭을 측정하고 초기 위치를 테스트하는 자동화된 "원키 디버깅" 기능(A-c)이 포함되어 있습니다.

광범위한 매개변수화:

도어 곡선(O & C 그룹): 열기 및 닫기 주기 모두에 대한 특정 버퍼 거리, 가속 및 감속 속도를 포함하여 4가지 다른 속도 기어를 미세 조정할 수 있습니다.

기술자 매개변수(F 그룹): 모터 극 쌍, 엔코더 라인 및 릴레이 출력 기능을 관리합니다.

유연한 I/O: 8개의 디지털 입력(화재 경보, 안전 센서, 도어 명령 등의 신호용)과 상태 또는 오류 경보를 위한 3개의 릴레이 출력이 장착되어 있습니다.

고급 로직: 레벨 및 에지 스위칭 게이트 신호 모드를 모두 지원하고 도어 차단에 대한 조정 가능한 판단 시간을 포함합니다.

응용

주요 응용 프로그램: 슬라이딩 리프트/엘리베이터 도어의 작동 관리.

특수 모드: 도어 메커니즘의 지속적인 테스트 사이클링을 위한 데모 모드(F1.4)가 포함되어 있습니다.

통합 시스템: 데이터 복사 및 외부 매개변수 설정/디버깅을 위한 TTL 통신을 지원합니다.
