DC 브러시리스 엘리베이터 도어 컨트롤러

제품 설명

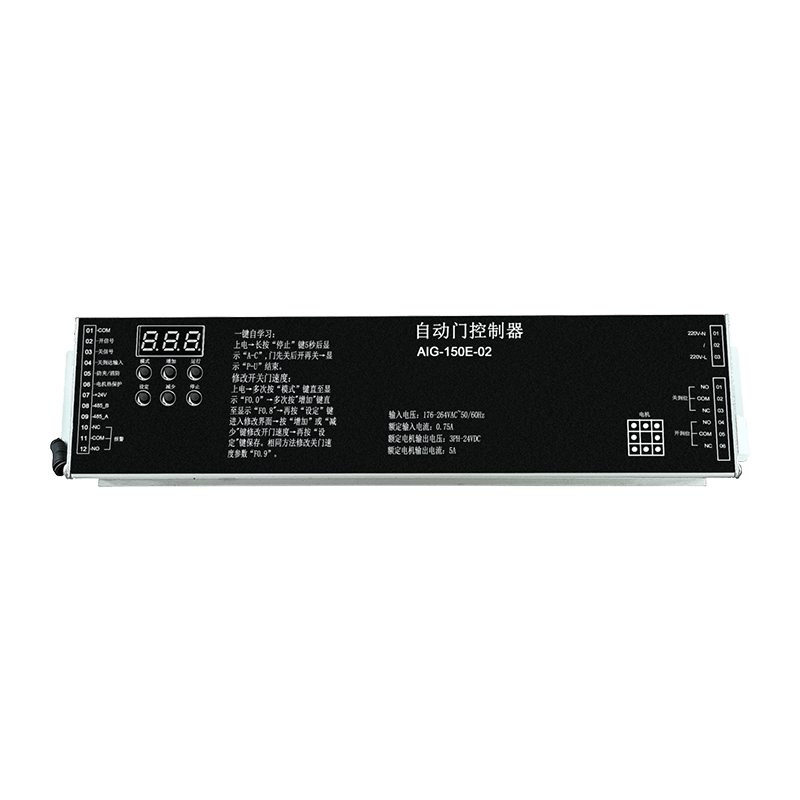

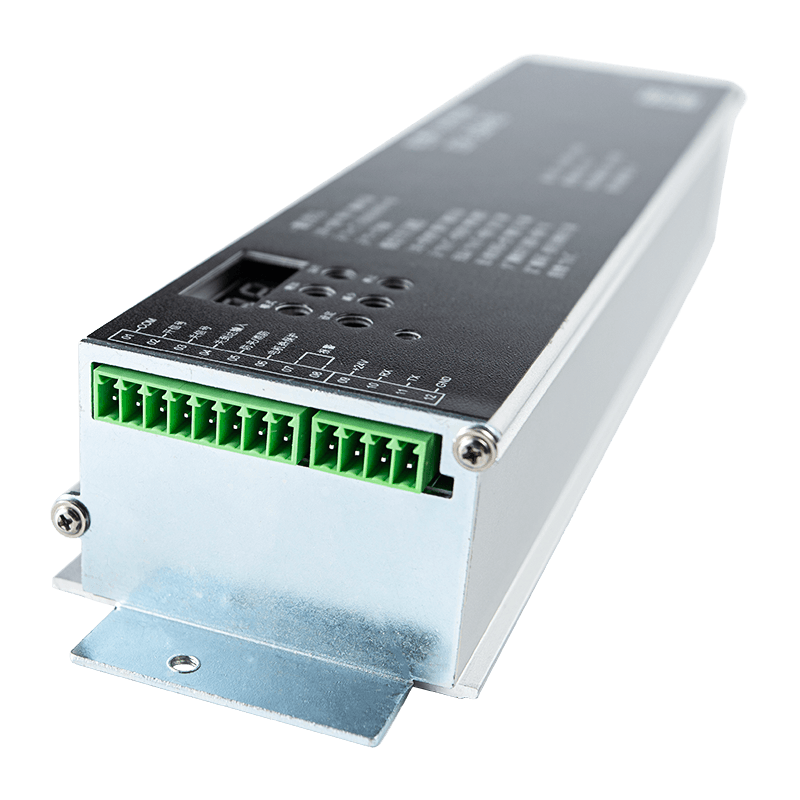

모델: AIG-150E-02는 리프트 도어용으로 특별히 설계된 브러시리스 DC 컨트롤러입니다.

전원 및 입력: 3선(통신) 배선 방식을 사용하여 단상 220V 입력으로 작동합니다.

시스템 호환성: 브러시리스 DC 모터, 특히 MT02-WS-100W 모델과 함께 작동하도록 설계되었습니다.

응용

주요 용도: 이 장치는 슬라이딩 도어 컨트롤러 역할을 합니다.

특정 설정: 시스템에는 의료용 게이트(인코더 동기식 및 DC 브러시리스 버전 모두)와 같은 특정 유형의 도어에 대한 구성이 포함되어 있습니다.

환경: MT01-YC-43W와 같은 호환 모터의 작동 온도 등급은 -20°C ~ 50°C입니다.

주요 특징

상태 모니터링: 디지털 튜브 디스플레이는 자동 도어 폭 측정(A_c), 정상 열림(Uoo), 닫힘(Uco) 등 작동 상태에 대한 실시간 피드백을 제공합니다.

사용자 정의 가능한 매개변수:

사용자 매개변수(P 시리즈): 열림/닫힘 속도, 자동 닫힘 지연 시간 및 핀치 방지 토크를 조정할 수 있습니다.

기술자 매개변수(F 시리즈): 부드러운 가속 및 감속을 위해 모터 극 쌍, 감속비 및 고급 속도 링 KP/KI 설정에 대한 심층적인 제어 기능을 제공합니다.

토크 제어: 컨트롤러는 시동 토크, 핀치 방지 토크, 도어가 제 위치에 있을 때 유지 토크를 포함한 다양한 토크 단계를 관리합니다.

작동 모드: 1차-2차 모델, 비상 배터리 모드 및 테스트를 위한 노후화 데모 모드를 지원합니다.

장점 및 안전 기능

안전 보호: 컨트롤러에는 도어 경로가 막히는 시기를 식별하는 통합 차단 감지 기능(감도 조정 가능)이 포함되어 있습니다.

진단 도구: 포괄적인 문제 해결 시스템은 인코더/홀 오류(E02), 과전압(E05) 및 모터 과부하(E18)와 같은 특정 오류를 식별합니다.

작동 무결성: 안전을 보장하려면 시스템에 전문적인 설치, 접지선의 엄격한 접지, 간섭 방지를 위한 엔코더용 차폐 케이블 사용이 필요합니다.

유지 관리 기능: 컨트롤러는 누적 작업 시간을 추적하고 특정 게이트 유형에 대해 장치를 공장 기본값으로 재설정하기 위한 "매개변수 복구"를 허용합니다.
