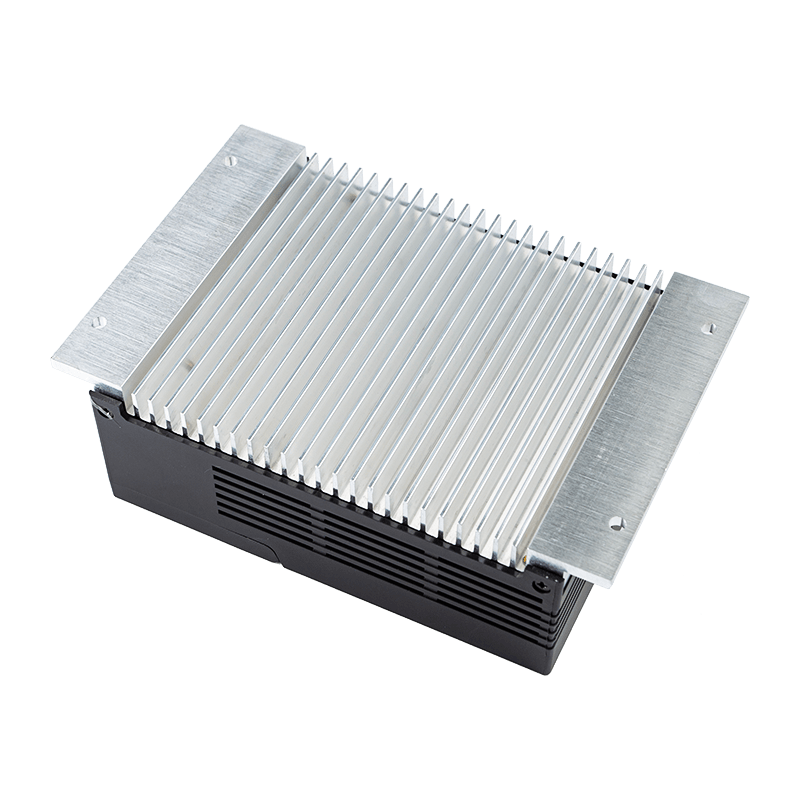

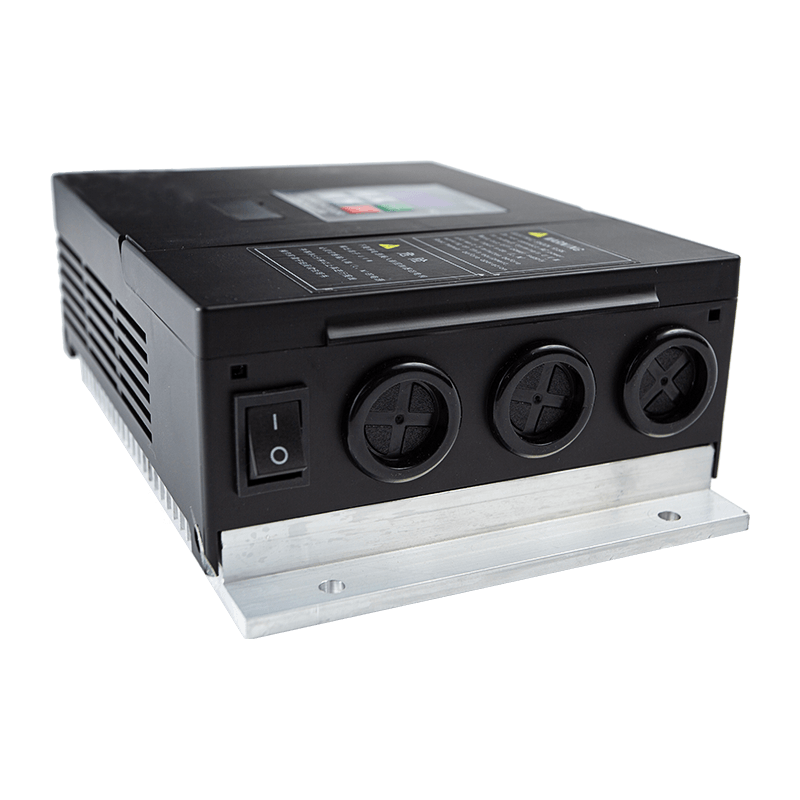

AC 비동기식 엘리베이터 도어 컨트롤러

제품 설명

장치 유형: 이는 엘리베이터 도어 AC 비동기 컨트롤러로 특별히 설계된 가변 주파수 드라이브입니다.

시스템 인터페이스: 탐색, 매개변수 편집(유형 "p", "n" 및 "d") 및 모니터링을 위한 디스플레이가 있는 디지털 키패드가 특징입니다.

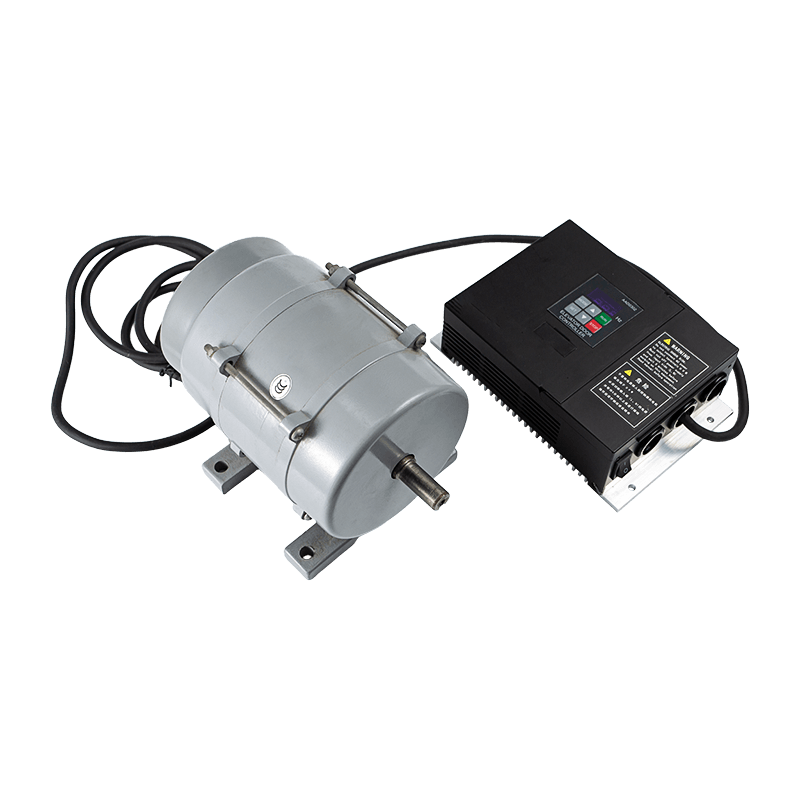

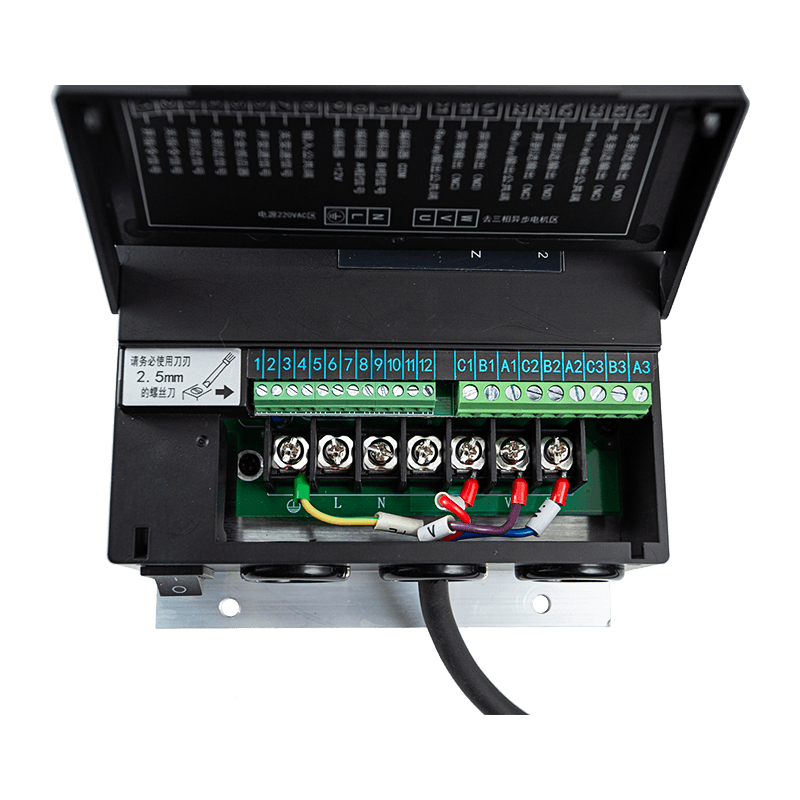

전원 및 연결: 이 장치는 단상 전원 공급 장치를 사용하며 모터 연결, 입력 신호(개방/폐쇄/제한) 및 오류 출력을 위한 단자를 포함합니다.

응용

주요 용도: 엘리베이터/리프트 도어의 개폐 주기를 제어합니다.

작동 모드: 다음을 포함한 여러 가지 특수 실행 모드를 지원합니다.

- 인코더 및 인코더 서클 모드.

- 4위치 스위치 및 4위치 스위치 서클 모드.

- 통합 시스템 제어를 위해 RS-485를 통한 통신 모드.

- 테스트 및 설정을 위한 수동 모드입니다.

주요 특징

사용자 정의 가능한 도어 곡선: 사용자는 열기/닫기 주기의 다양한 단계에서 가속, 감속 및 빈도에 대한 매개변수를 조정하여 도어의 움직임을 미세하게 조정할 수 있습니다.

프로그래밍 가능한 토크 제어: DC 토크 부스트 레벨(P05)과 특정 유지 전류 설정(d40, d41)이 포함되어 완전히 열리거나 닫힌 도어의 위치를 ​​유지합니다.

유연한 제어 논리: 컨트롤러는 입력 신호 논리(정상 개방 또는 정상 폐쇄)를 선택할 수 있으며 다양한 제어 모드(키패드, 터미널 또는 통신)를 제공합니다.

실시간 모니터링: 시스템은 출력 주파수, 전류, 도어 위치, 도어 폭(펄스) 및 총 실행 시간을 포함한 광범위한 데이터를 모니터링하고 표시합니다.

보안: 비밀번호 보호 기능(P41)을 사용하여 매개변수를 잠그고 우발적이거나 무단 변경을 방지할 수 있습니다.

혜택

정밀도 및 부드러움: 컨트롤러는 열기 및 닫기 모두에 대해 최대 6개의 서로 다른 가속/감속 시간을 제공함으로써 부드러운 기계적 작동과 고품질 실행 곡선을 보장합니다.

포괄적인 보호: 드라이브에는 과전류, 과전압, 저전압 및 과부하에 대한 통합 보호 장치가 포함되어 있어 컨트롤러와 모터가 모두 손상되지 않도록 보호합니다.

단순화된 문제 해결: 광범위한 오류 코드 목록(예: 과전류의 경우 SC1, 엔코더 펄스 오류의 경우 Er1)을 통해 기술자는 오류를 신속하게 진단하고 해결할 수 있습니다.

즉시 사용 가능: 장치는 도어 폭 펄스 및 기능 매개변수에 대해 공장에서 자동 튜닝이 완료된 상태로 배송되므로 즉각적인 기본 작동이 가능합니다.
