절연 필터 배선 지침
실제 전력선 캐리어 응용 분야에서는 전압 안정기, 주파수 변환기, 서보 시스템, 고전력 모터, 대용량 커패시터 및 UPS 장치와 같은 중요한 부하가 일반적으로 전력선에 설치됩니다. 이러한 부하는 광대역 전력선 반송파의 고주파 신호에 뚜렷한 흡수 효과를 나타냅니다. 전력선 캐리어의 성능 저하를 방지하려면 전력선에 전용 절연 필터를 설치하여 부하 소스의 간섭을 차단함으로써 전력선 캐리어 시스템에 대한 최적의 통신 성능을 달성하는 것이 좋습니다.
절연 필터 배선 방법:
1.전원측: 전원측 절연 필터의 입력(LINE)은 전원 입력에 연결되고, 출력(LOAD)은 부하측 절연 필터의 출력(LOAD)에 연결됩니다. 광대역 캐리어는 절연 필터의 출력(LOAD)에 병렬로 연결됩니다.
2.부하측: 부하측 절연 필터의 출력(LOAD)은 전원 입력에 연결되고 입력(LINE)은 부하 장비에 연결됩니다. 광대역 캐리어는 절연 필터의 출력(LOAD)에 병렬로 연결됩니다.

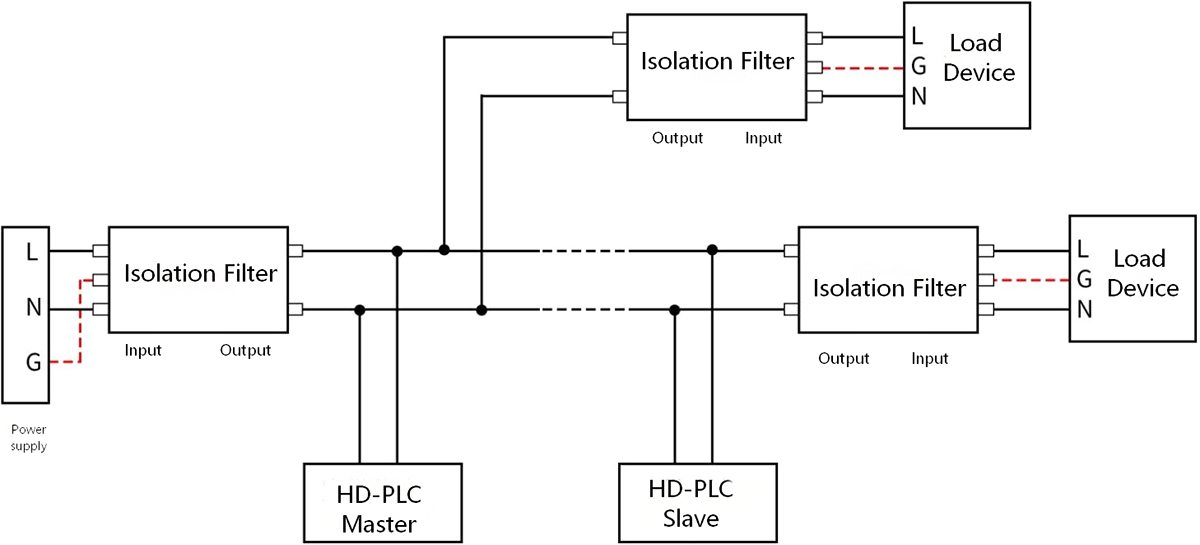

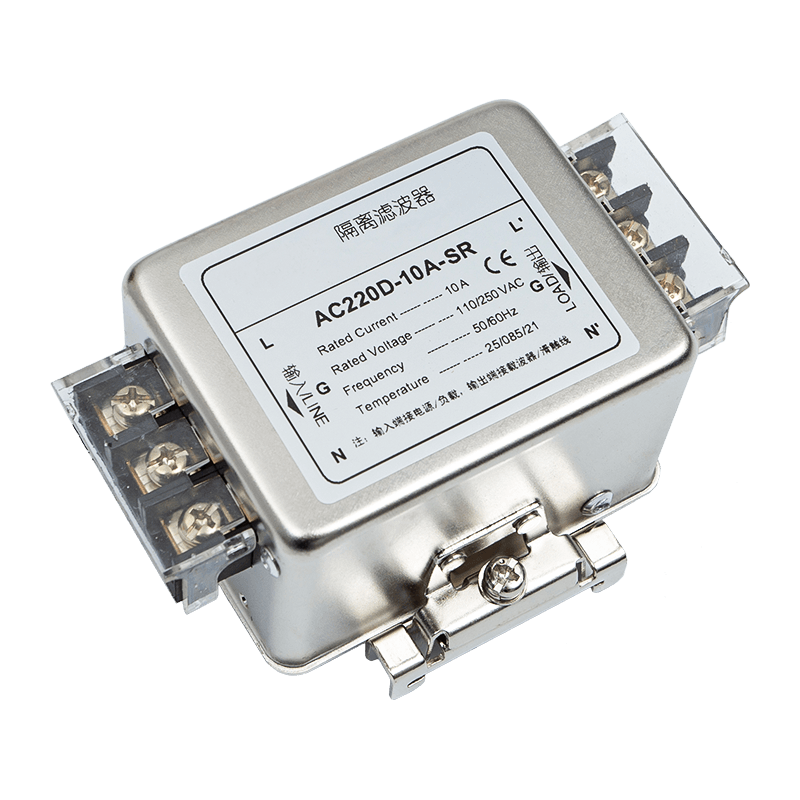

단상 절연 필터의 배선도는 다음과 같습니다.

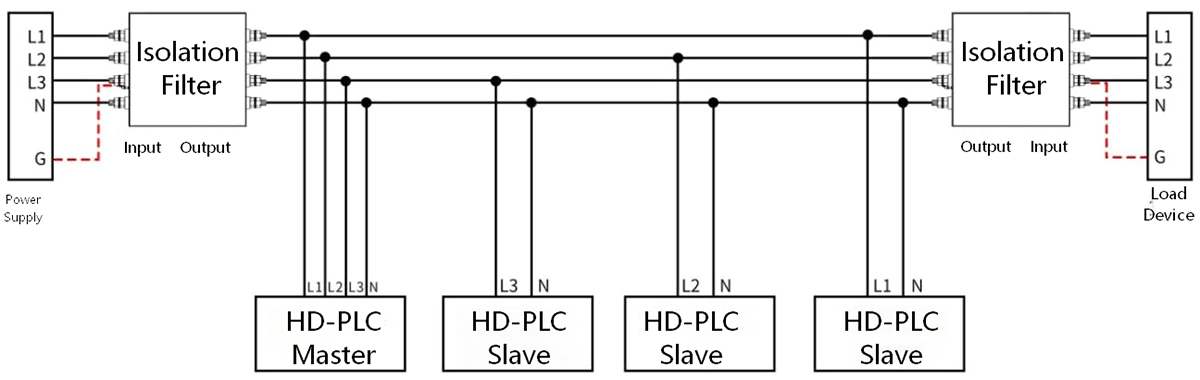

3상 4선식 절연 필터의 배선도는 아래와 같습니다.

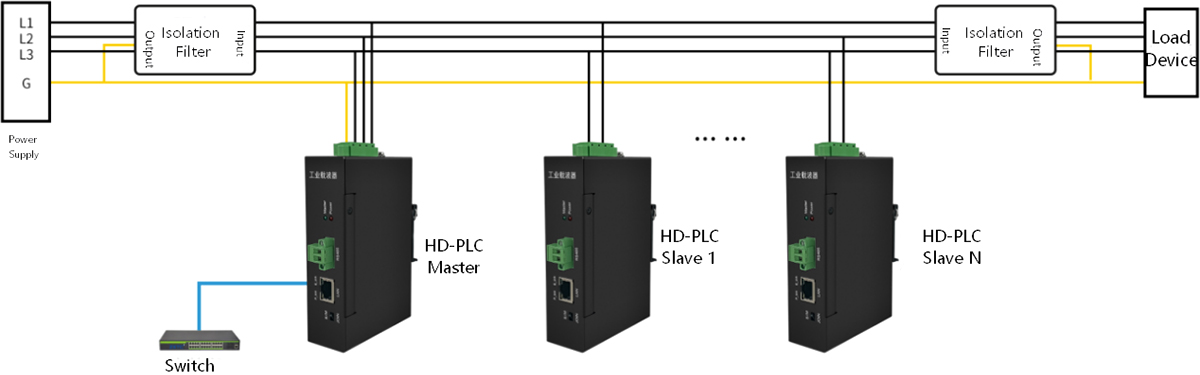

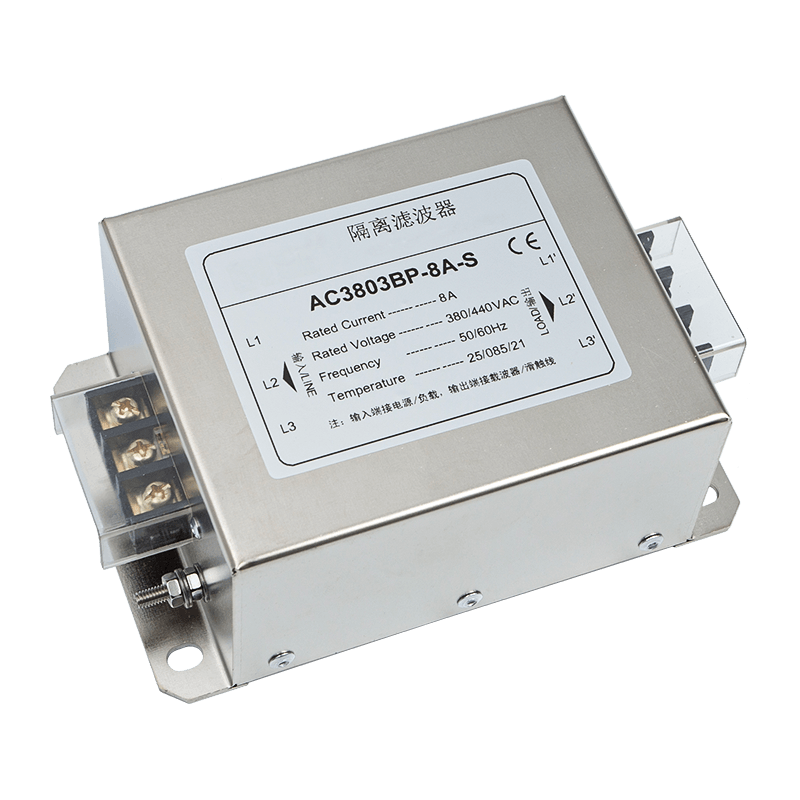

주파수 변환기의 전용 절연 필터에 대한 배선 회로도는 아래와 같습니다.
주의가 필요한 사항:
1. 절연 필터는 전력선 캐리어와 함께 사용하도록 설계된 전원 공급 장치 전용 절연 필터입니다. 전력선 캐리어 전용 절연 필터를 상용 전력 필터로 대체하지 마십시오.
2. 절연필터 설치시 설치방향을 잘 구별하여 설치하시기 바랍니다. 전원측 필터의 경우 전류는 입력에서 출력으로 흐르고, 부하측 필터의 경우 출력에서 입력으로 전류가 흐릅니다. 특히, 부하측 필터의 설치 방향은 전원측 필터의 설치 방향과 반대라는 점에 유의해야 합니다.
3. 절연 필터는 전력선에 직렬로 연결되고, 광대역 캐리어는 절연 필터의 출력단에서 전력선과 병렬로 연결됩니다. 동일한 네트워크 내에서 서로 다른 광대역 통신업체 사이의 전력선에 절연 필터를 설치하면 안 됩니다.
4. 전원선을 따라 침입하여 외부로 방출되는 전자파 간섭을 효과적으로 필터링하려면 전원 공급 장치 측과 부하 측 모두에 최대한 가깝게 절연 필터를 설치해야 합니다.
5. 절연필터의 입력선과 출력선은 적절한 거리를 유지해야 합니다. 필터링 성능 저하를 방지하려면 병렬 또는 교차 배선을 피하십시오.
6. 절연 필터의 접지선은 플로팅 상태로 방치되어서는 안 됩니다. 접지선이나 전기 상자의 금속 인클로저에 연결해야 하며 가능한 가장 짧은 길이가 바람직합니다.
7. 광대역 캐리어 통신이 깨끗한 전력선에서 작동하도록 보장하기 위해 전력 캐리어 회로의 모든 부하는 절연 필터를 장착해야 합니다.
8. 감전 위험: 전류가 흐르는 환경에서는 작동하지 마십시오! 절연 필터에는 에너지 저장 부품이 장착되어 있으며, 정전 후 10초 이내에 전압 위험이 유지됩니다. 전원이 차단된 직후에는 단자 연결부를 직접 만지지 마십시오.
