기울기 감지 기술: 올바른 측정 원리 선택

모든 경사계가 동일한 방식으로 각도를 측정하는 것은 아니며 기본 감지 원리는 정확성, 드리프트 동작, 동적 응답 및 다양한 설치 환경에 대한 적합성에 직접적인 영향을 미칩니다. 산업 및 토목 공학 응용 분야에 배포되는 세 가지 주요 기술은 각각 뚜렷한 장단점을 가지고 있습니다.

MEMS 용량성 가속도계 현대 기울기 센서에서 가장 널리 채택되는 기술입니다. 그들은 하나 또는 두 개의 민감한 축을 따라 중력 가속도의 구성 요소를 측정하고 경사각을 삼각법으로 계산합니다. 주요 장점은 고해상도(종종 0.001° 미만), 소형 폼 팩터 및 낮은 전력 소비입니다. 진동에 대한 민감도가 주요 제한 사항입니다. 지속적인 기계적 여기가 있는 환경에서 MEMS 기반 센서는 준정적 기울기와 동적 가속 소음을 분리하기 위한 디지털 필터링이 필요합니다.

전해액 기울기 센서 경사를 감지하기 위해 밀봉된 공동 내의 전도성 액체의 위치를 사용합니다. 이 제품은 본질적으로 고주파 진동에 둔감합니다. 유체는 기계적 저역 통과 필터 역할을 하므로 진동하는 기계나 지진에 취약한 구조물에 적용하기에 적합합니다. 그러나 측정 범위는 일반적으로 더 좁으며 온도에 따른 유체 점도 변화는 적극적인 보상 없이 드리프트를 유발할 수 있습니다.

광섬유 경사계 간섭계 또는 강도 변조 원리에 따라 작동하여 전자기 간섭에 대한 내성을 제공하고 폭발성 또는 화학적으로 공격적인 환경에서 안전하게 작동할 수 있는 능력을 제공합니다. 이는 센서 수명과 본질 안전이 가장 중요한 댐 표면, 광산 샤프트, 고전압 변전소 등의 중요 인프라 모니터링에 선호되는 선택입니다. 에이 무선 기울기 센서 강력한 온보드 진동 보상 기능을 갖춘 MEMS 기술을 기반으로 구축되어 이제 대부분의 산업 사용 사례에서 전해 센서에 필적하는 측정 성능을 훨씬 저렴한 비용과 무선 연결의 추가 이점으로 제공합니다.

정확도, 분해능 및 교정: 사양이 실제로 의미하는 것

틸트 센서 데이터시트는 분해능, 정확성, 반복성(다양한 응용 분야의 목적 적합성을 결정하는 세 가지 고유한 성능 매개변수)을 결합하는 경우가 많습니다. 특정 항목을 지정할 때 차이점을 이해하는 것이 중요합니다. 고정밀 무선 경사계 까다로운 모니터링 작업에 적합합니다.

• 해상도 센서가 감지하고 보고할 수 있는 가장 작은 각도 변화입니다. 0.01°의 분해능은 경사가 최소한 해당 양만큼 이동할 때까지 출력이 변경되지 않음을 의미합니다. 고해상도가 높은 정확도를 의미하는 것은 아닙니다. 센서는 0.5°의 체계적인 오프셋을 유지하면서 0.01° 변화를 안정적으로 감지할 수 있습니다.
• 정확도 (또는 절대 오차)는 보고된 각도가 실제 물리적 각도에 얼마나 가까운지를 나타냅니다. 여기에는 선형성 오류, 영점 오프셋 및 온도로 인한 이득 변화가 포함됩니다. 구조 상태 모니터링 및 지질 공학 응용 분야의 경우 전체 측정 범위 및 전체 작동 온도 대역에 대한 절대 정확도가 제어 사양입니다.
• 반복성 편위 후 알려진 각도로 돌아올 때 센서가 얼마나 일관되게 동일한 출력으로 돌아가는지 정의합니다. 절대 위치가 아닌 상대적 변화가 장기 침하 추적 또는 기초 회전 추적과 같이 모니터링되는 변수인 응용 분야에서는 높은 반복성이 중요합니다.

온도 보상에는 특별한 주의가 필요합니다. MEMS 센서는 모니터링되는 구조적 움직임을 왜소하게 만들 수 있는 온도에 따른 이득 및 오프셋 드리프트를 나타냅니다. 산업용으로 배포할 수 있는 등급의 센서는 오프셋 온도 계수(TCO)와 온도 감도 계수(TCS)를 명시적으로 지정해야 합니다. 60°C 작동 범위에서 0.003°/°C의 TCO는 0.18°의 최악의 열 오류를 생성합니다. 이는 예상되는 구조적 변위가 1도 미만에 해당하는 응용 분야에서 중요합니다. ASY Electronics는 펌웨어에 적용된 공장 교정 계수와 결합된 온칩 온도 감지를 통해 이 문제를 해결하여 보고된 각도가 열로 유발된 측정 아티팩트가 아닌 실제 기울기를 반영하도록 보장합니다.

구조적 상태 모니터링: 배포 패턴 및 경고 논리

구조 상태 모니터링(SHM)에서 기울기 센서는 일반적으로 독립형 계측기가 아니라 공간적으로 분산된 측정 네트워크 내의 노드로 배포됩니다. 진단 가치는 단일 센서의 판독값이 아니라 일련의 측정 지점에 걸친 차등 기울기 패턴에 있습니다. 이 패턴은 하중 재분배, 기초 침하 또는 점진적인 구조적 손상을 전체 변형 지표보다 더 정확하게 국지화할 수 있는 패턴입니다.

일반적인 배포 아키텍처는 다음과 같습니다.

• 수직 열 배열 - 굽힘 곡률 프로파일을 감지하고 최대 변형 높이를 식별하기 위해 교각, 건물 기둥 또는 옹벽에 일정한 높이 간격으로 설치된 센서.
• 기초 경계 그리드 — 차등 침하를 감지하고 우선적 침하를 겪고 있는 부분을 식별하기 위해 구조물 기초의 각 모서리와 중앙 경간에 있는 센서.
• 경사면과 제방의 절개 - 지질 공학 응용 분야에서 회전 미끄럼 표면 발달을 모니터링하기 위해 경사 단면을 따라 깊이 간격으로 설치된 센서.

SHM 배포의 경고 임계값은 일반적으로 계층으로 구성됩니다. 첫 번째 수준 임계값은 높은 샘플링 주파수에서 자동 로깅을 트리거하여 틸트 이벤트의 시간적 변화를 캡처합니다. 두 번째 수준 임계값은 엔지니어 알림을 시작합니다. 세 번째 수준 임계값은 비상 대응 프로토콜을 트리거합니다. 중요한 점은 임계값을 절대적인 각도 기준이 아닌 각 센서의 설정된 기준선을 기준으로 정의해야 한다는 것입니다. , 동일한 프로젝트 내의 서로 다른 구조적 요소는 초기 성향이 다르고 허용 가능한 장기 드리프트 비율이 다르기 때문입니다.

산업 장비 모니터링: 건설 분야를 넘어

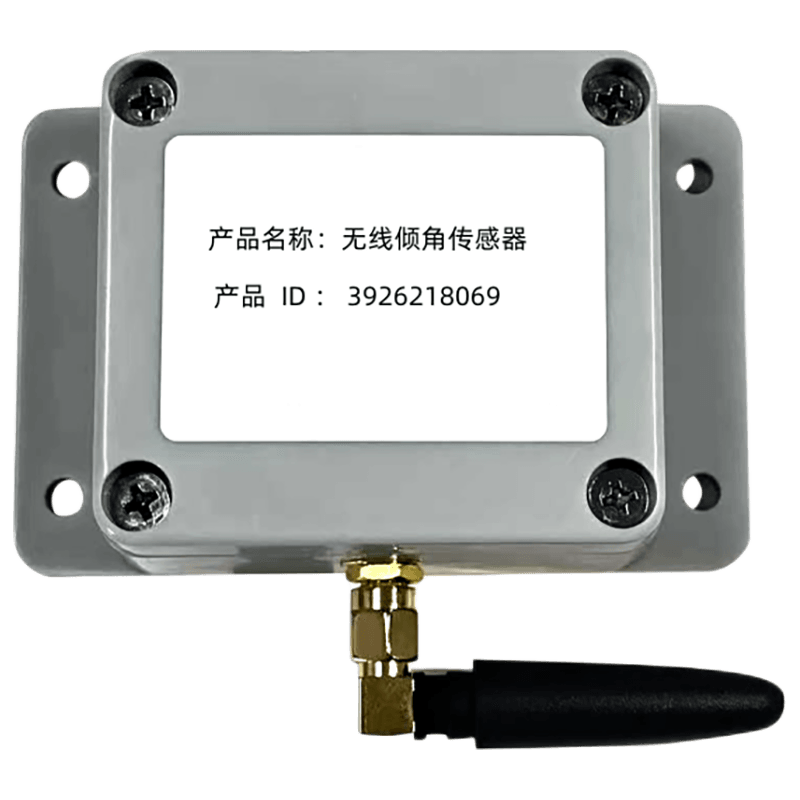

토목 공학 및 건설은 기울기 감지의 가장 눈에 띄는 사용 사례를 대표하지만, 이 기술은 종종 덜 두드러지게 논의되는 광범위한 산업 자산 모니터링 애플리케이션 전반에 걸쳐 상당한 가치를 제공합니다. 안 산업용 무선 기울기 센서 노드 저전력 무선 전송을 사용하면 유선 계측이 불가능한 자산 클래스 전반에 걸쳐 비용 효율적인 모니터링이 가능합니다.

무거운 회전 기계 정렬 틸트 모니터링은 진동 분석만으로는 제공할 수 없는 예방적 유지 관리 차원을 추가하는 영역 중 하나입니다. 0.05°의 작은 베이스 플레이트 기울기 변화는 펌프 및 압축기 설치 시 기초가 안정되거나 볼트가 느슨해졌음을 나타낼 수 있으며, 감지 가능한 진동 이상 현상이 몇 주 전에 발생하는 경우가 많습니다. 기계 풋 레벨의 지속적인 기울기 모니터링은 오정렬이 베어링 또는 커플링 손상으로 진행되기 전에 대상 검사를 시작하는 조기 표시기를 제공합니다.

저장 탱크 및 사일로 무결성 모니터링 화학 처리 및 벌크 자재 취급 분야의 성장하는 응용 분야를 나타냅니다. 직경이 큰 저장 용기 바닥 전체에 걸쳐 기울어지는 차이는 기초 지지가 고르지 않거나 국부적인 벽 변형을 나타낼 수 있습니다. 수동 측량 방법에 비해 지속적인 무선 기울기 모니터링은 검사 빈도를 크게 줄이고 변형 위험이 가장 높을 때 동적 하중 이벤트(충진, 배출 및 지진 여기) 중에 실시간 데이터를 제공합니다.

이동식 및 리프팅 장비 안전 시스템 안전한 작동 각도 제한을 적용하려면 기울기 감지 기능을 사용하세요. 크레인, 공중 작업 플랫폼, 이동식 굴착 장치에는 전복 사고를 방지하기 위해 실시간 기울기 피드백이 필요합니다. 이러한 맥락에서, 센서 오류 조건 하에서 센서 응답 속도와 오류 방지 동작은 장기적인 드리프트 안정성보다는 지배적인 사양 요구 사항입니다. ASY Electronics는 저속 드리프트 구조 모니터링부터 동적 안전 인터록 애플리케이션까지 전체 스펙트럼을 처리하도록 기울기 센서 노드를 설계하여 현대 제조 및 인프라 관리의 다양한 요구 사항을 지원합니다.
