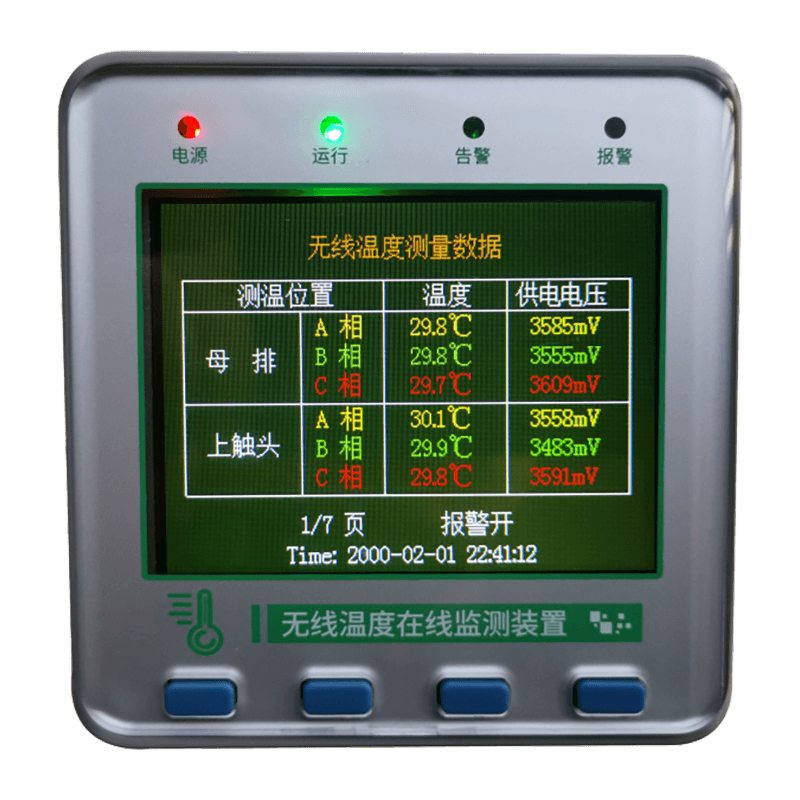

소형 컬러 스크린 무선 온도 측정 호스트

주요 기능

기능 소개

데이터 수신

무선 온도 센서에 의해 업로드된 온도 및 센서 작동 전압을 수신합니다.

데이터 표시

수신된 데이터를 컬러로 표시하여 보다 직관적인 표시 효과를 제공합니다. 백라이트 스위치는 제어 가능하므로 다양한 애플리케이션에 적합합니다.

시계 표시

실시간 시계가 표시되며 이벤트 로깅을 위한 시간 참조 역할을 합니다.

매개변수 설정

모든 매개변수는 유연하게 조정 가능하고 작동이 편리하며 전원이 꺼져도 데이터가 손실되지 않습니다.

경보 출력

경보 이벤트가 발생하면 릴레이 건식 접점이 신호를 출력하고 부저 경보음을 울립니다.

극한 기온 기록

매월 각 온도 측정 지점의 최고 온도와 최저 온도를 해당 전원 전압 및 발생 시간과 함께 기록합니다. 연도에 걸쳐 사용하면 자동으로 전년도의 해당 달 데이터를 덮어씁니다.

온도 경보 기록

알람이 발생한 온도 측정 위치의 각 단계의 온도, 시작 시간, 종료 시간을 기록합니다. 최대 100개의 기록을 저장할 수 있습니다. 기록이 100개를 초과하면 가장 오래된 기록을 자동으로 덮어씁니다.

온도 불균형 기록

동일한 온도 측정 위치의 3상 온도가 동일하지 않은 경우 현재 그룹의 각 상의 온도 및 발생 시간을 월별로 기록하고 불균형 정도를 계산합니다. 연도에 걸쳐 사용하는 경우 해당 월의 이전 연도 데이터를 자동으로 덮어씁니다.

비밀번호 관리

비밀번호 관리가 사용되며, 매개변수 설정 시 비밀번호를 입력해야 합니다. 비밀번호에는 사용자 비밀번호와 시스템 비밀번호의 두 가지 유형이 있습니다. 시스템 비밀번호를 입력하면 고급 설정에 액세스할 수 있습니다.

기술적인 매개변수

기술 지표

무선 매개변수

무선 주파수

2.4GHz 및 433MHz는 선택 사항입니다.

무선 센서 개수 관리

≤240

통신 매개변수

의사소통 방법

RS485 통신 인터페이스, 통신 거리 ≤1200m(리피터 없음)

네트워크의 호스트 수

≤128

통신 프로토콜

Modbus 프로토콜: 무선 온도 측정 시스템용 통신 프로토콜

전송 속도

1200, 2400, 4800, 9600, 19200bps 사용 가능

경보 기본 매개변수

온도 경보 값

상한 : 90℃, 하한 : -20℃

온도 경보 값

상한 : 60℃, 하한 : -10℃

경보 전압 값

2700mV

릴레이 건식 접점 매개변수

AC220V/5A(수동 상시 개방/상시 폐쇄 접점 1세트)

작동 전압

AC 85~265V / DC 110~370V

전체 전력 소비

5VA 이하

작동 온도

-10℃~70℃

작동 습도

≤90%RH, 비응축, 비부식성

고도

≤2500미터

보호 수준

IP20

절연저항

≥100MΩ(온도 10~30℃, 상대습도 80% 미만)

설치방법

내장 설치
