특징
측정 범위: -0.1MPa...0MPa~0.01MPa...100MPa.
디스플레이를 사용하면 실시간 압력 값이 표시됩니다.
영점 및 전체 규모 교정이 편리합니다.
역극성 보호 및 전류 제한 보호.
낙뢰 및 압력 충격에 강합니다.
높은 정밀도, 높은 안정성 및 높은 신뢰성.
적용분야
산업 공정 제어
유압 측정
다양한 열악한 환경에서의 압력 측정
제품개요

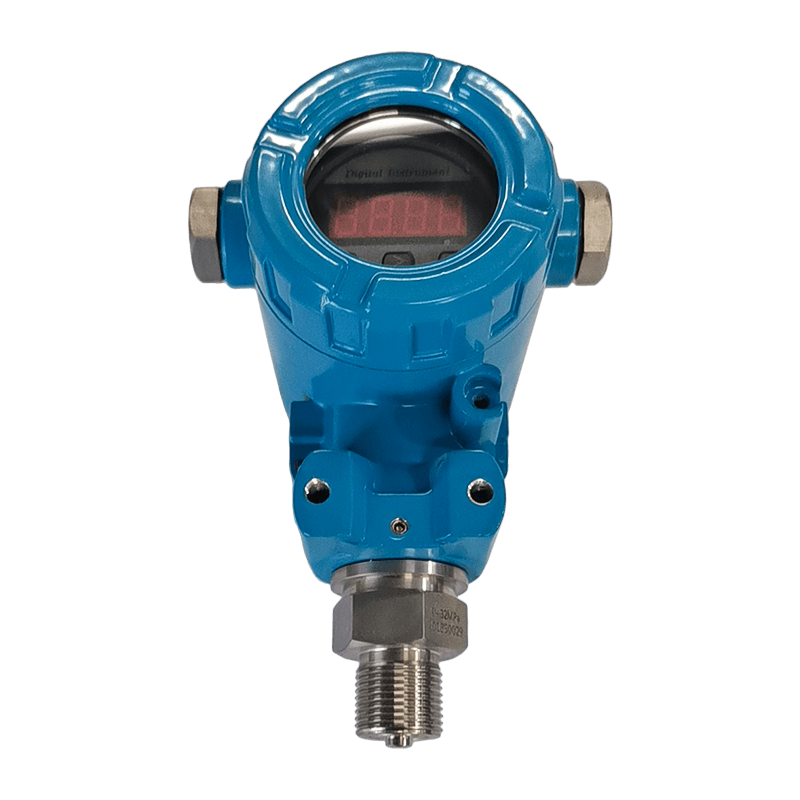

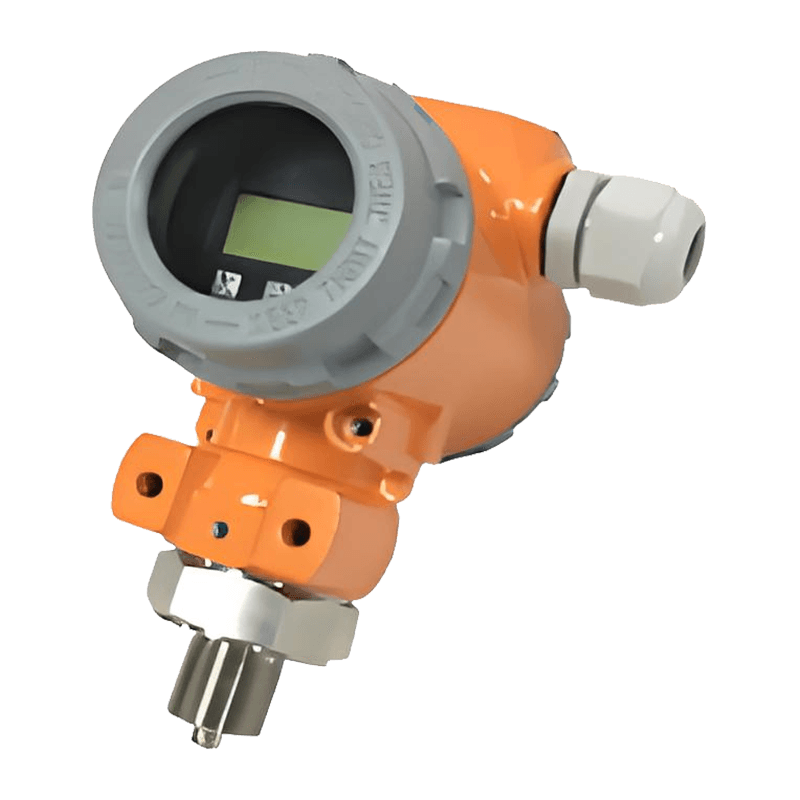

방폭형 디지털 디스플레이 AI-TD 압력 트랜스미터는 스테인리스 스틸 다이어프램이 있는 실리콘 압력 센서를 신호 측정 요소로 사용하고 넓은 온도 범위에서 영점 및 온도 성능 보상을 위해 전용 IC 회로를 사용합니다. 이 압력 트랜스미터는 LCD 디지털 디스플레이를 갖추고 있으며 방폭 인증을 받았습니다.
이 제품은 석유, 화학, 야금, 전력, 수문학 등 산업 공정의 압력 측정에 사용됩니다.

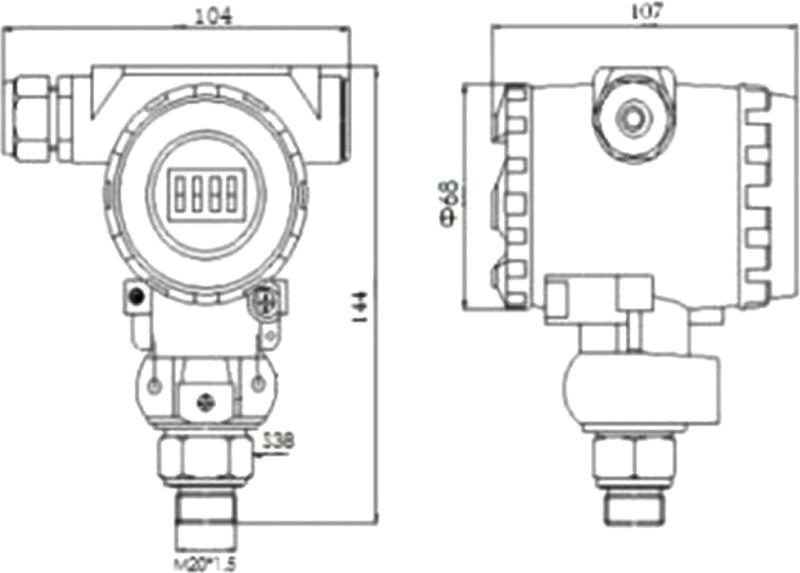

외부 구조: (단위: mm)
이 이미지는 참고용입니다. 실제 제품이 우선합니다. 압력 인터페이스를 맞춤 설정할 수 있습니다.
기술적인 매개변수:
| 압력 매개변수 |
| 범위 | -0.1MPa...0MPa~0.01MPa...100MPa |
| 과부하 | 2배 풀 스케일 또는 110MPa(둘 중 더 낮은 것) |
| 압력의 종류 | 게이지압, 절대압, 밀봉 게이지압 |
| 전기적 매개변수 |
| 전원공급장치 | 12~32V DC |
| 출력 신호 | 4mA~20mA DC(2선식 시스템) |
| 부하저항 | ≤ (U-12) /0.02Ω |
| 구조적 매개변수 |
| 인클로저 | 방폭형 주조 알루미늄 하우징 |
| 센서 | 316L 스테인레스 스틸 |
| 씰링 링 | 불소고무 |
| 보호 수준 | IP65 |
| 환경 조건 |
| 미디어 적합성 | 316L 스테인리스, 불소고무를 부식시키지 않는 각종 유체 |
| 보상온도 | - 10℃~80℃ |
| 중간 온도 | -30℃~80℃ (LCD 디스플레이 유형: -20℃~80℃) |
| 보관온도 | -40℃~125℃ (LCD 디스플레이 유형: -20℃~80℃) |
| 성과 지표 |
| 정확도 | ≤±0.1%FS(최소) | ≤±0.25%FS(일반) | ≤±0.5%FS(최대) |
| 영점 온도 계수 | ±0.03%FS/℃(100kPa 이하) | ±0.02%FS/℃ (>100kPa) |
| 전체 온도 계수 | ±0.03%FS/℃(100kPa 이하) | ±0.02%FS/℃ (>100kPa) |
| 장기적인 안정성 | ±0.2%FS/년(최대) |
