특징
● -0.1MPa ~ 100MPa의 넓은 측정 범위.
● 전체 스테인레스 스틸 구조, 다양한 압력 인터페이스 유형.
● 안정적인 성능, 안전하고 사용하기 쉽습니다.
● 다양한 출력 신호 유형.
● 역극성 보호와 순간 과전류 및 과전압 보호는 EMI 보호 요구 사항을 충족합니다.
● 본질 안전 방폭 제품은 GB3836.4 표준의 설계 요구 사항을 충족합니다.
● 방폭 제품은 국가 표준 GB3836.2의 설계 요구 사항을 충족합니다.
제품개요
AI-TH Hirschmann 압력 트랜스미터는 신호 측정 요소로 스테인레스 스틸 다이어프램이 있는 압저항 OEM 압력 센서를 사용합니다. 자동화된 컴퓨터 테스트를 거쳐 레이저 트리밍 기술을 활용하여 넓은 온도 범위에 걸쳐 영점 및 온도 성능 보상을 수행합니다. 스테인리스 스틸 하우징 내에 위치한 신호 처리 회로는 센서 신호를 표준 출력 신호로 변환합니다. 전체 제품은 부품, 반제품, 완제품에 대한 엄격한 테스트와 노화 검사를 거쳐 안정적이고 신뢰할 수 있는 성능을 보장합니다.
뛰어난 신뢰성과 유연성, 범용성을 갖춘 이 제품은 석유, 화학, 야금, 전력, 수위 등 산업 공정의 압력 측정 및 제어에 널리 사용됩니다.

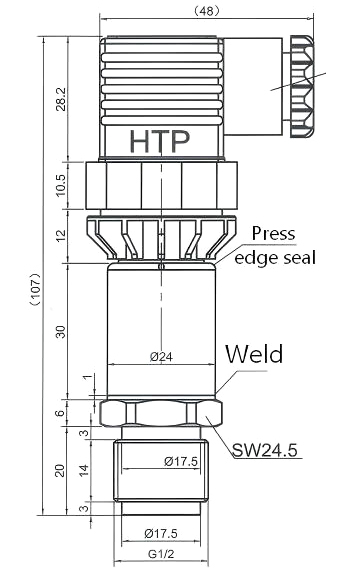

외부 구조: (단위: mm)
이 이미지는 참고용입니다. 실제 제품이 우선합니다. 압력 인터페이스를 맞춤 설정할 수 있습니다.
기술적인 매개변수:
| 범위 | -0.1M p a ▪▪▪ 0MPa~0.01MPa ▪▪▪ 100MPa |
| 과부하 | 전체 압력의 2배 또는 110MPa(둘 중 낮은 쪽) |
| 스트레스의 종류 | 게이지 압력, 절대 압력 또는 밀봉 게이지 압력 유형 |
| 정확도 | ±0.5%FS |
| 장기적인 안정성 | 최대 ±0.3%FS/년 |
| 영점 온도 계수 | 0.03%FS/℃(≤100kPa); 0.02%FS/℃(>100kPa) |
| 전체 온도 계수 | 0.03%FS/℃(≤100kPa); 0.02%FS/℃(>100kPa) |
| 보상온도 | -10℃~80℃ |
| 작동 온도 | -30℃~80℃, 본질안전형 -10℃~60℃ |
| 보관온도 | -40℃~125℃ |
| 출력 유형 | 전류형(2선 시스템) | 전압형(3선식) |
| 전원공급장치 | 10~30VDC | 10~30VDC |
| 출력 신호 | 4mA~20mADC | 0/1~5/10VDC |
| 절연저항 | 100MΩ, 100VDC |
| 인클로저 보호 | IP65(플러그인형) |
| 전기 연결 | 헤스만 |
| 압력 연결 | G1/2 외부 스레드(요청 시 사용자 정의 가능) |
