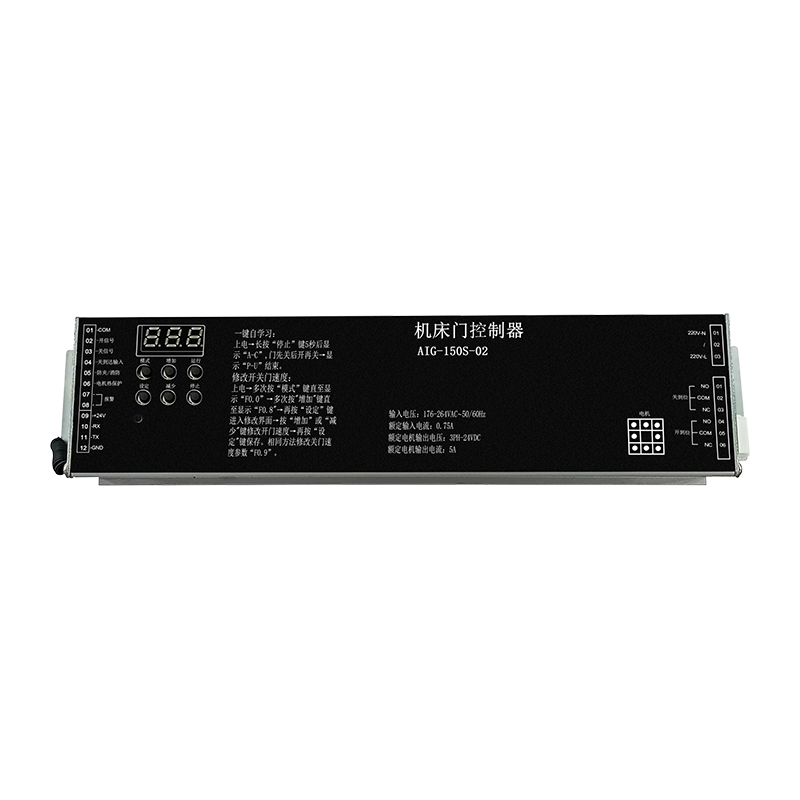

AIG-150S-02

공작 기계 도어용 DC 브러시리스 컨트롤러

  • 공작 기계 도어용 DC 브러시리스 컨트롤러
  • 공작 기계 도어용 DC 브러시리스 컨트롤러
  • 공작 기계 도어용 DC 브러시리스 컨트롤러
  • 공작 기계 도어용 DC 브러시리스 컨트롤러

제품 설명 및 응용

대상 응용 분야: 이 컨트롤러는 공작 기계 도어의 자동 작동을 위해 특별히 설계되었습니다.

시스템 유형: 완전 폐쇄 루프 공간 벡터 PWM 제어를 활용하여 모터 이동을 관리하는 DC 브러시리스 컨트롤러입니다.

물리적 프로필: 장치는 크기가 261 x 64 x 41mm(LxWxH)인 소형입니다.

주요 특징

원키 디버깅: 시스템에는 도어 이동을 자동으로 측정하고 모터의 초기 각도를 식별하는 단순화된 "A-c" 자체 학습 기능이 포함되어 있습니다.

포괄적인 제어 인터페이스: 디지털 키패드를 통해 사용자는 모드 간 전환, 실시간 데이터(속도 및 전류) 모니터링, 기능 매개변수 수정 등을 수행할 수 있습니다.

다단계 운영 곡선:

열기(O) 및 닫기 © 그룹: 가속, 감속, "저크"(부드러움) 및 쿠션 거리에 대한 사용자 정의 가능한 설정으로 4가지 개별 속도 수준(Lv1~Lv4)을 지원합니다.

구성 가능한 I/O:

입력: 열기/닫기 명령, 제한 스위치 및 안전/화재 링크 입력을 위한 외부 신호를 지원합니다.

릴레이 출력: 도어가 완전히 열리거나 닫힐 때 신호를 보내거나 컨트롤러 오류를 표시하는 등 15가지 다른 기능을 위해 프로그래밍할 수 있는 3개의 릴레이가 포함되어 있습니다.

실시간 모니터링(N 매개변수): DC 버스 전압, 현재 인코더 위치, 총 실행 시간 및 도어 사이클 수(최대 수백만 사이클)를 포함한 기술 데이터를 추적합니다.

장점 및 안전 기능

정밀도 및 신뢰성: 차폐된 인코더 케이블과 폐쇄 루프 제어를 사용하면 정확한 도어 위치 지정이 보장되고 작동 중 모터의 "폭주"가 방지됩니다.

안전 보호:

핀치 방지 로직: 부상이나 장비 손상을 방지하기 위해 프로그래밍 가능한 "데드 존" 및 정지 감지 시간이 포함되어 있습니다.

환경 및 전기 보호: 유도된 낙뢰 서지 보호 및 모터 열 보호(DI6 또는 DI5를 통해) 기능이 있습니다.

고급 진단: 컨트롤러는 최신 오류 4개(예: 과전류의 경우 E-01, 엔코더 오류의 경우 E-02)를 저장하여 신속한 문제 해결을 지원합니다.

안정성: 과전압, 저전압, 모터 정지 및 역회전에 대한 보호 기능이 내장되어 있습니다.

제품 성능 사양

입력 전압

176~264VAC, 50/60Hz

제어 가능한 24V DC 브러시리스 모터 또는 서보 모터, 최대 출력 전류 7.5A, 최대 출력 전력 150W

24V 전원 스위치

RS-485 통신 네트워킹 기능 탑재

입력 신호

열림, 닫힘, 핀치 방지/화재, 도착, 모터 과열 보호

릴레이 출력 신호

열린 위치, 닫힌 위치, 오류

적용 범위

공작기계 도어, 특수 맞춤형 기능성 도어 등
