KS810NS

DC 광대역 전력선 통신

  • DC 광대역 전력선 통신
  • DC 광대역 전력선 통신
  • DC 광대역 전력선 통신
  • DC 광대역 전력선 통신
  • DC 광대역 전력선 통신
  • DC 광대역 전력선 통신
  • DC 광대역 전력선 통신
  • DC 광대역 전력선 통신
  • DC 광대역 전력선 통신
  • DC 광대역 전력선 통신

캐리어 모듈 KS810N은 DC 유형 KS810NS와 일반 유형 KS810NT로 구분되며 버스, 스타, 트리 및 하이브리드 네트워크 토폴로지 구조를 지원합니다.

DC 유형 KS810NS는 전력선의 DC12-48V 캐리어 통신에 적합하며 부하가 있는 전력선에 따라 부하가 있는 배선과 부하가 없는 전용선의 두 가지 유형의 배선으로 구분됩니다.

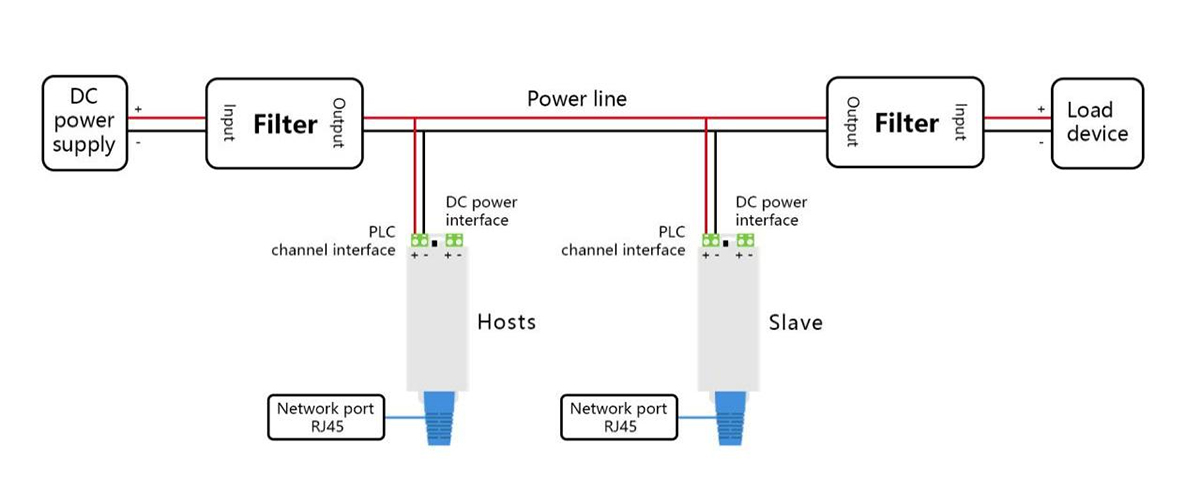

1. 부하가 있는 DC 유형 KS810NS 전력선은 필터와 함께 사용해야 합니다. 전원 공급 장치 포트는 중단되고 연결되지 않습니다. PLC 채널 포트는 DC 전력선에 병렬로 연결되며 양극과 음극을 주의해서 구별하십시오. 참조 배선 회로도:

그림 1

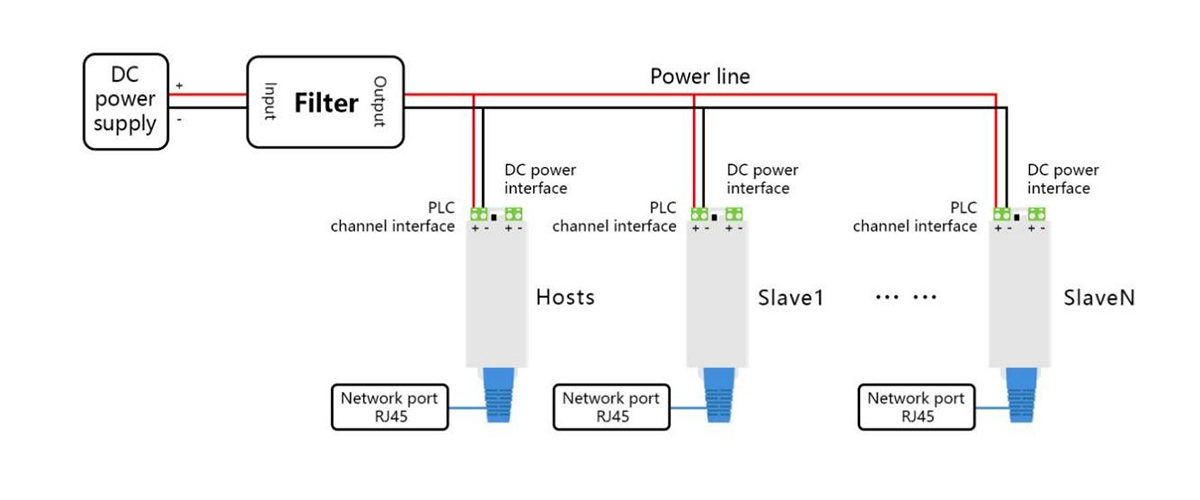

2. 부하가 없는 DC 유형 KS810NS 전력선은 전용선으로 이동합니다. 전원 공급 장치측 캐리어의 전원 포트는 DC12-48V 전원 공급 장치에 연결되고, 다른 캐리어 전원 공급 장치 포트는 정지되고 연결되지 않으며, 모든 캐리어의 채널 포트는 DC 전력선에 병렬로 연결됩니다. 양극과 음극을 주의해서 구별하십시오. 배선 회로도 참조:

그림 2

기술 데이터

분류

기술 지표

전원공급장치

DC 12~48V

PLC 신호 포트

NS 유형: DC12-48V

NT 유형: AC 0-220V 또는 DC 0-400V

모든 2심 케이블, 전력선, 슬립 접점 코드, 슬립 링 케이블

변조 유형

OFDM 변조 유형

캐리어 주파수

2~28MHz

이더넷 대역폭

10M/100Mbps 자체 적응

전송거리

일반 전력선은 500미터, 동축 케이블 2킬로미터, 클래스 10 릴레이 최대 3-5킬로미터입니다.

RS485

Modbus RTU 계약 지원, 전송 속도 1200~115200bps 구성 가능

데이터 지연

10ms 이내

패킷 손실 확률

0.1‰ 미만

전체 전력 소비

3W 이하

표준 계약

TCP/IP, UDP, Profinet, 홈 플러그, 홈 PlugAV, Modbus-TCP,

IEEE 802.3,IEEE 802.3U,IEEE 802.3ab,IEEE 1905.1,

IEEE 1900, IEEE 1901 등

암호화 방식

AES-128비트

멀티캐스트

IGMP 멀티캐스트 프로토콜을 지원하며 최대 노드 수는 128개입니다.

외부 치수

크기: 160*35*26mm(L*W*H)

무게 : 250g

설치: 귀고리

환경 요구 사항

작동 온도: -40℃~85℃

작동 습도: 20%-95%(결로 없음)

보관온도:-40℃~85℃

근무 시간

산업용 등급, 7*24시간 전천후 작업 지원
