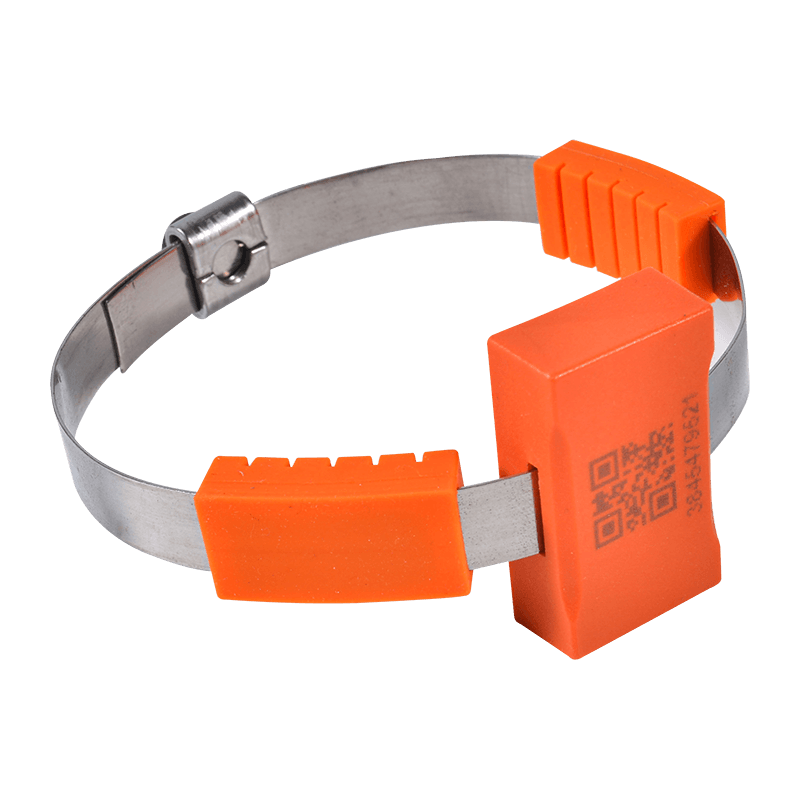

패시브 무선 온도 측정 센서

주요 기능

기능 소개

온도 감지 기능

측정부위의 현재온도를 실시간 감지

전원 전압 자체 테스트 기능

센서 자체의 전원 전압값을 실시간 감지

전력은 유도 전류에서 끌어옵니다.

센서는 1차측 전류의 전자기 유도에 의해 전원이 공급됩니다.

참고: 센서에서 감지한 모든 데이터는 무선 전송을 통해 무선 온도 측정 호스트에 업로드됩니다.

매개변수

온도 측정 범위: -40 ~ 150 ℃

측정 정확도: ±1℃

온도 샘플링 빈도: 기본적으로 10~30초(임의)

무선 주파수: 433MHz

무선 전송 거리: ≥ 350미터(개방 공간)

작동 전력: 유도 전력, 3A보다 큰 유도 전류

시작 전류: < 5A

센서 설치 위치의 전압 수준 요구 사항: ≤ 220KV

센서 설치 위치에 대한 기본 전류 요구 사항: ≤5000A(5000A를 초과하는 전류의 경우 제조업체의 기술 담당자에게 문의하여 현장 조건을 평가하십시오).

설치 방법: 번들

본체 치수: 24mm * 22mm * 10mm

설치

부품

탈착식 고전압 스위치기어: 부스바, 고정 접점, 케이블 연결 등

저전압 개폐 장치: 출력 단자, 회로 차단기 입력 및 출력 단자.

관형 버스바, 구리 버스바, 변전소 터미널 등

고정형 고전압 개폐 장치: 모선, 절연 스위치, 케이블 연결 등

저전압 배전반 : 차단기 입구, 콘센트, 케이블 콘센트 등

설치ation steps

1단계: 설치 위치의 길이를 추정하고 모듈을 통해 적절한 길이를 삽입합니다. 집전판과 부드러운 실리콘을 센서에 삽입합니다(부드러운 실리콘의 주름진 면이 아래를 향하고 온도 감지 위치와 정렬됨).

2단계: 온도 측정 지점이 측정 대상 부품에 닿도록 전원(주 전류 경로) 주위에 모듈을 감싸고 양쪽의 합금판을 조입니다. 그런 다음 클립 아래의 두 끝을 겹칩니다. 육각 렌치로 나사를 조이세요.
