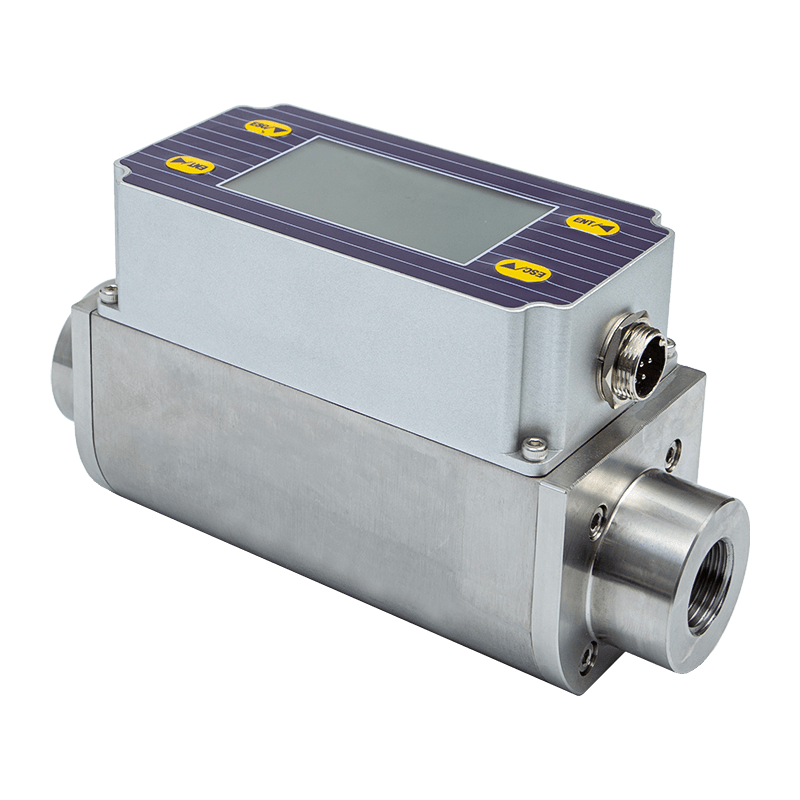

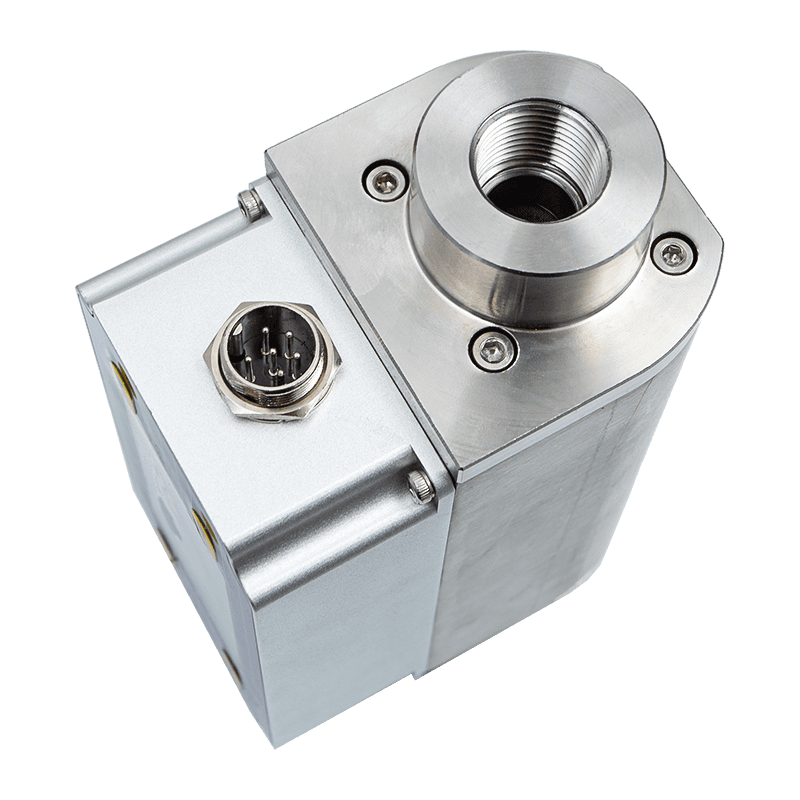

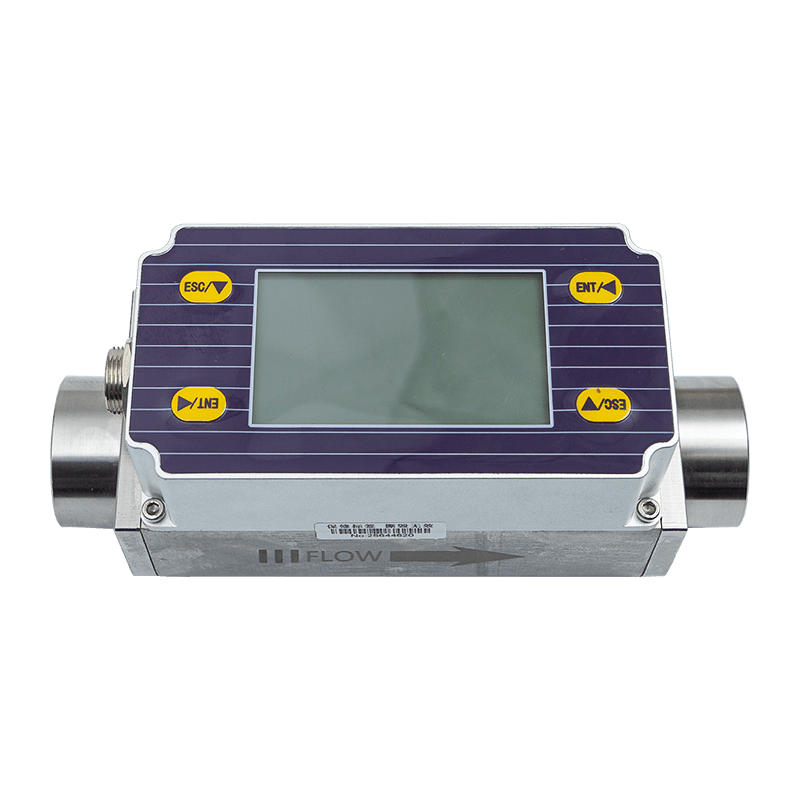

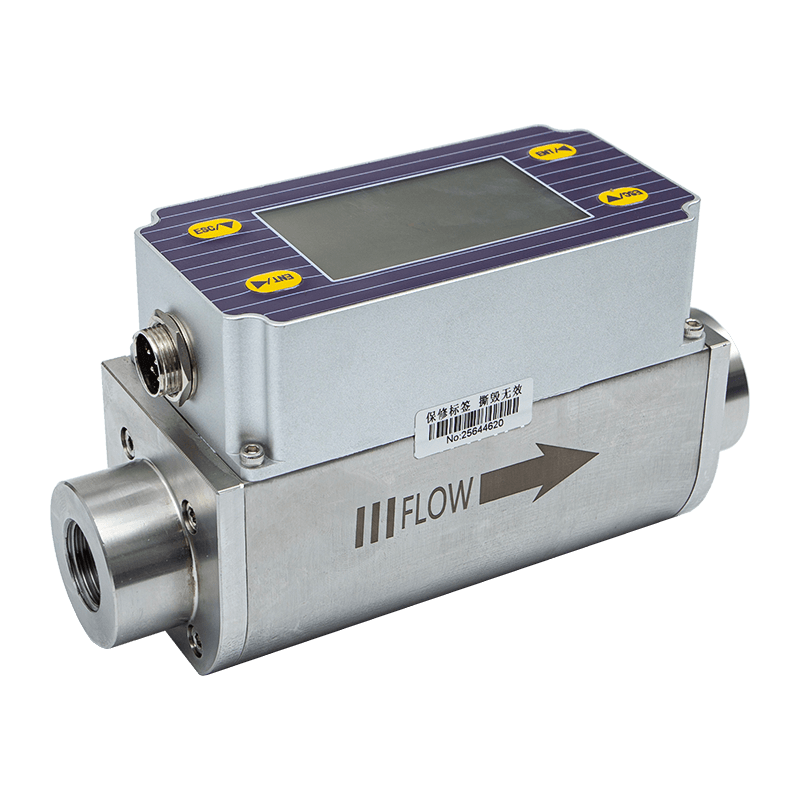

고성능형 열가스 질량 유량계

측정원리

열가스 질량 유량계는 열확산 원리를 기반으로 설계되었습니다. 이 장비는 일정한 온도차 방법을 사용하여 가스를 정확하게 측정합니다. 작은 크기, 높은 수준의 디지털화, 쉬운 설치 및 정확한 측정과 같은 장점을 제공합니다.

센서 섹션은 두 개의 기준 등급 백금 저항 온도 센서로 구성됩니다. 작동 중에 하나의 센서가 매체 온도 T1을 지속적으로 측정합니다. 다른 센서는 매체 온도 T2보다 높은 온도로 자체 가열되며 속도 센서라고 하는 유체 유량을 감지하는 데 사용됩니다. 온도 ΔT = T2 - T1 , 여기서 T2 > T1 입니다. 유체가 흐르면 가스 분자가 센서와 충돌하여 T2에서 열을 빼앗아 T2의 온도가 떨어집니다. ΔT를 일정하게 유지하려면 T2에 대한 공급 전류를 늘려야 합니다. 가스 유속이 빨라지면 더 많은 열이 빠져나가게 됩니다. 가스 유량과 열 증가 사이에는 고정된 기능적 관계가 있습니다. 이것이 일정한 온도차의 원리이다.

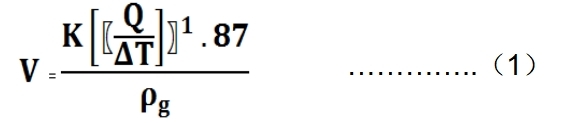

그 중 ρ _g , 유체 비중(밀도와 관련됨)

V — 유속

K — 균형 계수

Q — 가열 용량(비열 및 구조와 관련)

ΔT — 온도차

센서 온도는 항상 자동으로 매체(주변) 온도보다 약 30°C 높기 때문에 열 가스 유량계에는 원칙적으로 온도 보상이 필요하지 않습니다.

열가스 질량 유량계는 -40 ~ 220 ℃ 범위의 매체 온도에 적합합니다.

(1) 유체 비중과 밀도는 관련이 있습니다.

여기서 ρ _g - 작동 조건 하에서 매체의 밀도( kg/m3 )

ρn — 표준 조건에서 매체의 밀도( 101.325 kPa , 20 ℃)( kg/m3 )

P - 작동 압력(kPa)

T - 작동 온도(°C)

방정식 (1)과 (2)를 통해 유속, 작동 압력, 가스 밀도 및 작동 온도 간의 함수 관계가 결정되었습니다.

감온식 차동 열 질량 유량계는 온도와 압력의 영향을 받지 않습니다. 이는 사용자가 압력과 온도를 보정할 필요가 없는 진정한 직접 질량 유량계입니다.

열가스 질량 유량계에는 다음과 같은 기술적 장점이 있습니다.

● 실제 질량 유량계는 가스 유량 측정에 온도나 압력 보상이 필요하지 않아 편리하고 정확합니다. 가스의 질량 유량 또는 표준 체적 유량을 얻을 수 있습니다.

● 넓은 측정 범위로 100Nm/s ~ 0.5Nm/s의 가스 유량을 측정할 수 있으며 가스 누출 감지에 사용할 수 있습니다.

● 충격에 강하고 수명이 깁니다. 센서에는 움직이는 부품이나 압력 감지 부품이 없으므로 측정 정확도에 진동의 영향을 받지 않습니다.

● 설치 및 유지관리가 간단합니다. 현장 조건이 허락한다면 생산을 중단하지 않고 설치 및 유지 관리를 수행할 수 있습니다. (특별한 맞춤화가 필요함)

● 디지털 디자인. 전반적인 디지털 회로 측정은 정확한 측정과 편리한 유지 관리를 보장합니다.

● RS-485 통신을 이용하여 공장 자동화 및 통합이 가능합니다.
