제품 설명 및 시스템 등급
핵심 사양: 컨트롤러의 정격 전력은 0.75KW이며 220V 정격 전압에서 작동합니다.

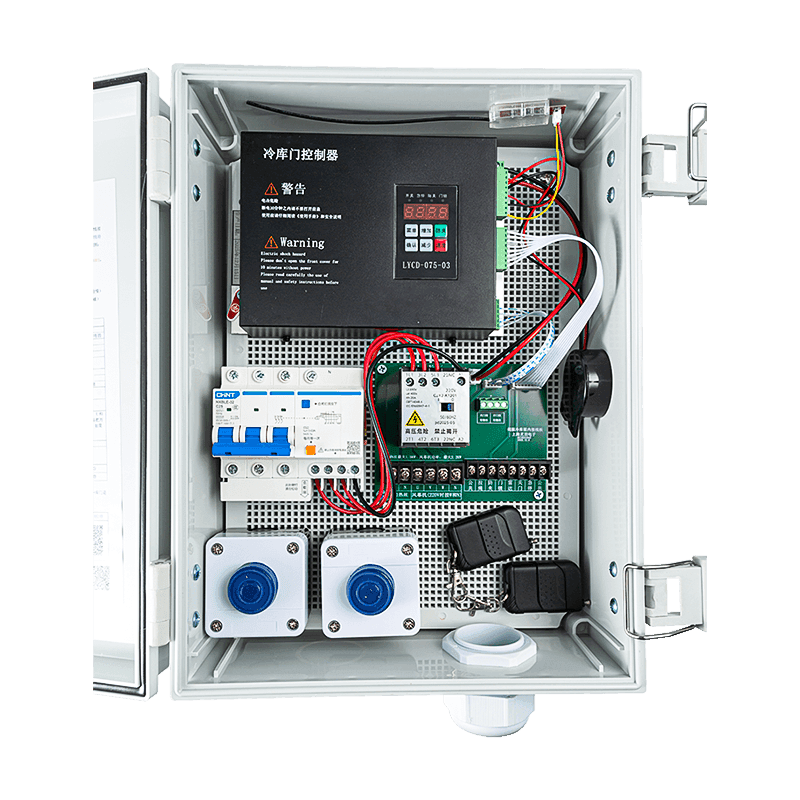

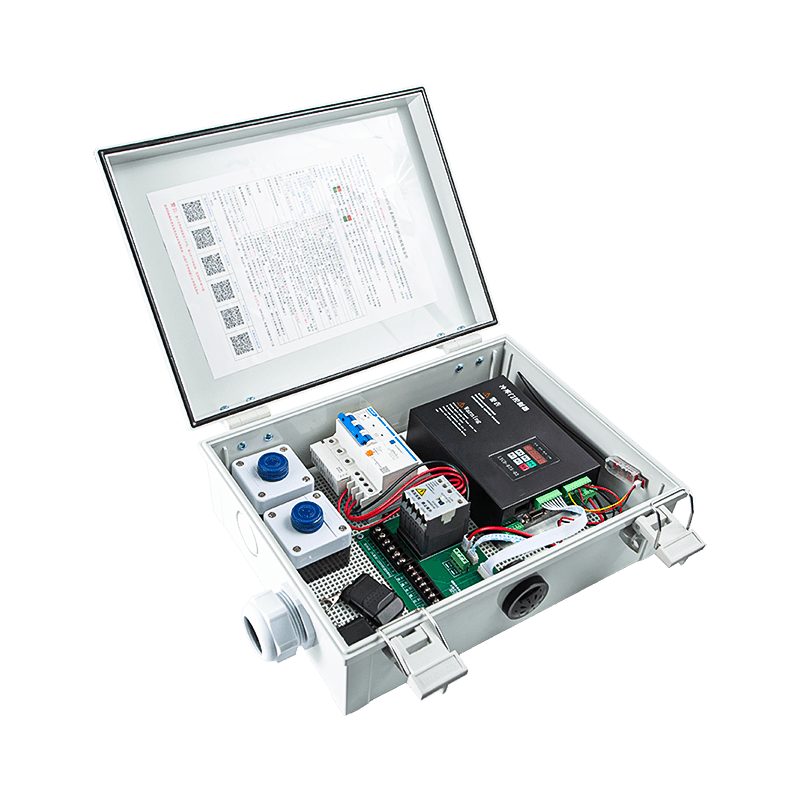

시스템 통합: 일반적으로 AIG-1500L-01J 냉장고 도어 제어 상자 내에 보관됩니다.

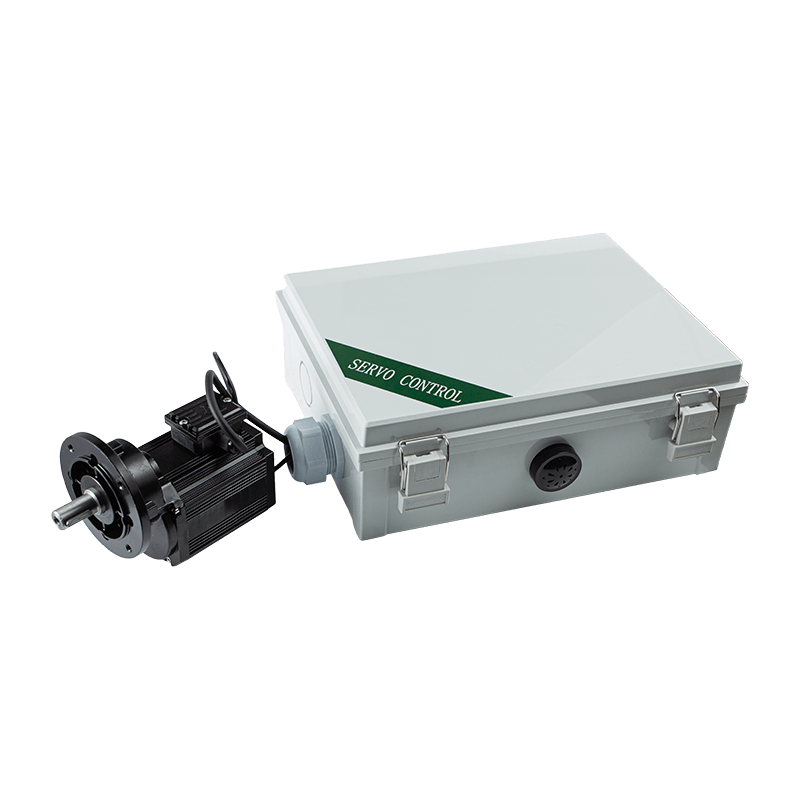

호환 모터: 이 시스템은 정격 토크가 45N.m이고 감속비가 1:6.45인 3상 영구 자석 기어 모터인 MT01-JS-45N(DLG-56S-45)을 사용합니다.
주변기기 지원: 컨트롤러에는 도어 결빙을 방지하기 위한 외부 열선(220V에서 최대 1KW) 전용 출력이 포함되어 있으며, 실내 온도 조절을 유지하기 위한 외부 에어 커튼(최대 2.2KW)이 포함되어 있습니다.
응용
기본 환경: 높은 토크와 정밀도가 요구되는 무거운 슬라이딩 도어를 관리하는 냉장 보관 시설용으로 설계되었습니다.
환경 탄력성: 시스템은 -25°C ~ 50°C의 주변 온도와 최대 95%의 상대 습도를 견딜 수 있는 모터 정격을 갖춘 혹독한 조건을 견딜 수 있도록 제작되었습니다.
주요 특징
음성 안내 시운전: 컨트롤러에는 스피커가 카운트다운을 제공하고 음성 안내를 통해 사용자에게 도어 자체 테스트 및 폭 측정을 안내하는 자동화된 디버깅 방법이 있습니다.
유연한 I/O 인터페이스: 풀 코드, 레이더, 도어 잠금 장치, 비상 정지 및 핀치 방지 센서를 포함한 광범위한 외부 신호용 터미널을 제공합니다.
사용자 정의 가능한 매개변수화: 사용자는 도어가 완전히 열리거나 닫힌 위치에 도달할 때 9단 기어, 모터 시동 전류 및 특정 조임 토크를 조정할 수 있습니다.
프로그래밍 가능한 릴레이: 에어 커튼 전환, 도서관 점유 신호 또는 알람 출력과 같은 다양한 기능에 3개의 릴레이 출력을 할당할 수 있습니다.
원격 관리: 시스템에는 무선 작동을 위한 간단한 코드 페어링 및 삭제 절차가 포함된 원격 제어 수신기 모듈이 포함되어 있습니다.
